火电行业案例

事件：某火电厂汽轮机机组9月24日开机，机组运行至9月28日1号轴承轴振值突然升高，并呈现上下波动的情况，产生异常报警，现场希望进行诊断并给出建议。

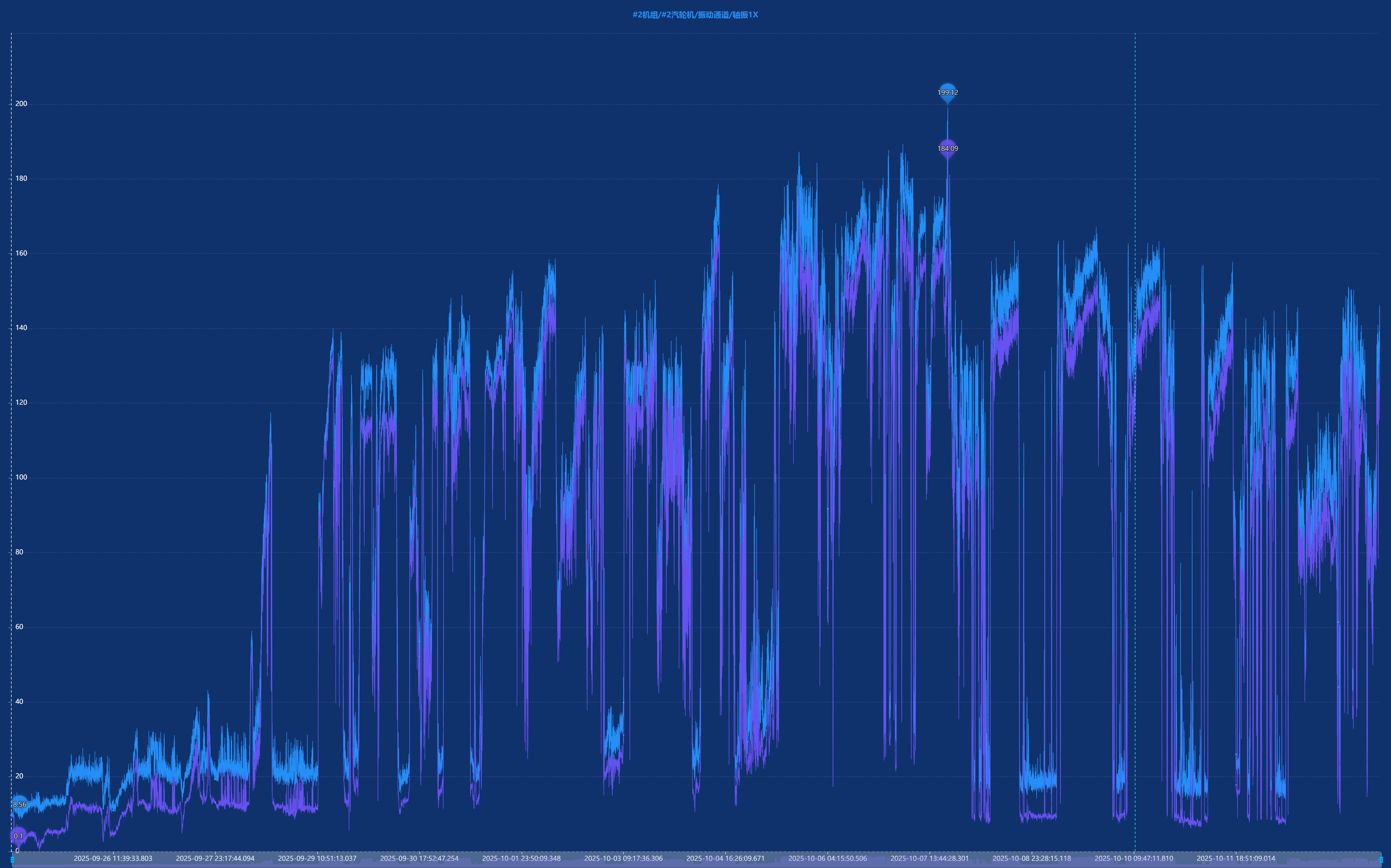

轴振 1X 振动趋势图

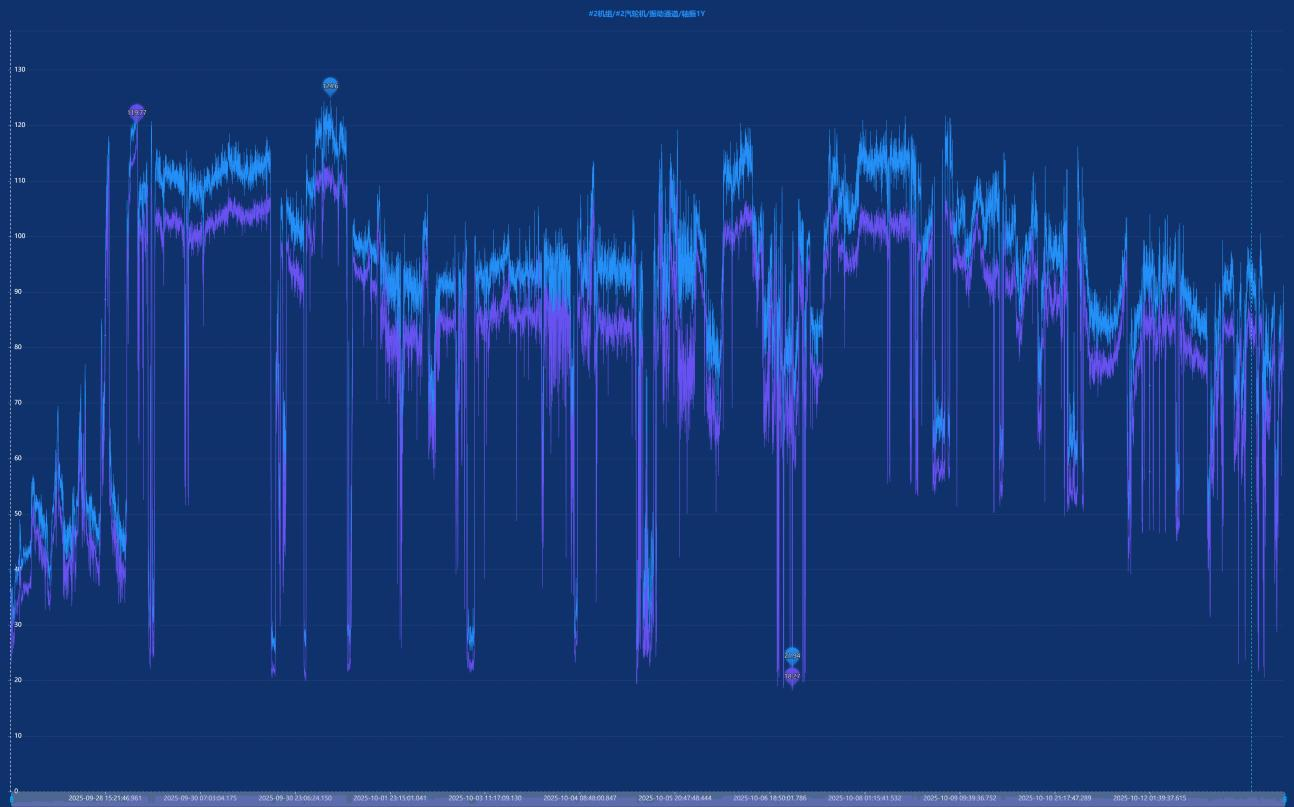

轴振 1Y 振动趋势图

诊断结论：
该轴承振动趋势明显增大，综合多个谱图分析，汽轮机 1X、1Y 测点振动升高时主要能量为50Hz，一倍频能量为主，0.5倍频，二、三、四倍频幅值不高但也有显现；轴心轨迹图类似椭圆形；一倍相位随着振动值变化而变化；振动趋势变化基本无规律可循；瓦振值无明显变化。由此判断为机组测点振动问题根源在于转子与轴瓦之间的间隙的异常变化。

建议：
1.重点检查各级汽封、油挡、隔板密封等所有可能存在动静间隙的部位，
寻找新的摩擦亮痕、金属粉末或磨损迹象。
2.检查转子相应部位的表面情况。
3.同时按规程检查轴承间隙，排除油膜问题。

现场验证：
经细致检查发现，机组各级汽封、油挡静止部件局部存在轻微积垢、轻微变形问题，致使部分区域动静间隙偏小。整改完成后机组重新启机并网，1号轴承轴振数值稳定回落至正常运行区间，彻底消除无规律波动现象，振动一倍频、倍频能量及相位变化均恢复平稳，设备运行工况回归优良。
